特点

u    工作室采用进口不锈钢板制造的油套结构，内胆边角圆弧形处理，无缝隙、死角，避免火工品粉末残留。结构设计先进合理，外型美观、大方、维护保养方便。

u    采用专业厂家制造的防爆电器产品和配件，全防爆式安全设计，完全达到**标准的防爆等级。

u    采用进口日本SHIMADEN岛电SR系列智能温度控制仪，全数字式PID自整定调节，并配置了独立超温保护、过流、过载等多种安全措施，可保证产品在无人值守的情况下长期使用。

u    配置可调节的换气装置，能迅速将有害气体排出，同时保证工作室内的温场指标。

u    配置防爆泄压式安全大门，当发生意外时能将损失降到*低。

1

工作室尺寸

480×500×500mm(深×宽×高)，容积120升；

外形尺寸

730×1300×980mm(深×宽×高)；

温度范围

R.T.（室温）+10℃～125℃；

温度波动度

≤±1℃；

温度均匀度

±3.5%；

防爆等级

Exd II BT4；

2

以上指标均是在室温为+25℃，无试样条件下测得的数值。

1

满足试验方法

JB/T5520-1991干燥箱技术条件；

2

产品执行标准

GB3836.1-2010    爆炸性气体环境用电气设备通用要求；

GB12476.1-2010   可燃性粉尘环境用电气设备。

1

大气环境

环境温度：0℃～+40℃，相对湿度：≤90% RH；

气压：86kPa～106kPa；

2

场地

设备周围留有适当的使用及维护空间，如下图所示：

地面平整，通风良好，设备周围无强烈振动，设备四周100cm空间距离，附近没有强电磁辐射源，可在具有可燃性气体、粉尘或混合的防爆环境下使用。

3

电源及功率

AC220V±10%，50Hz±1Hz；

4

接地

接地电阻小于4Ω，接地螺栓在箱体底座右后方。

1

箱体

结构形式：整体式结构设计；

外壳

Q235冷板；

导热结构

进口不锈钢板制作的封闭型油套，配置了加液口、排液口、液位计及低液位断电保护器；

保温层

耐高温超细玻璃纤维，保温隔热效果好；

内壁

箱体内壁采用SUS304进口不锈钢板；

2

大门结构

单开门结构，关闭锁紧安全、省力、方便、快捷、可靠！耐高温硅橡胶门密封条；

3

防爆电气控制柜

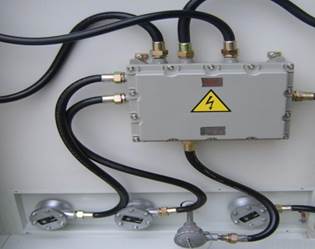

在箱体旁边安装一次整体成型的控制面板，所以电器安装在防爆电气控制柜内（如图所示）。

4

样品架

SUS304不锈钢样品架及搁板2块，承重：均布载荷50kg/层，高度任意可调。

5

标准配置

Φ50mm换气装置1套，手动调节换气量；泄压式安全大门1套，电源线1条（长2.5米，防爆插销及连接用户自备）。

6

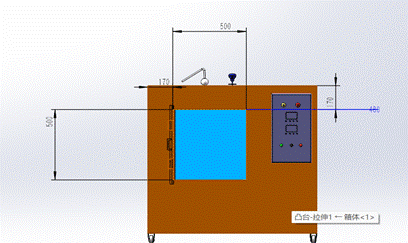

设备结构图

1

温度调节

液态介质传导、辐射式升温，BTC平衡式调温；

控制方式

PID+PWM+ SSR，固态继电器进行无触点过零触发驱动加热器工作，无接触火花和噪音，使用寿命长。

2

液态介质

水；

3

加热装置

防爆型电加热器浸没于导热液体介质中，无触点控制。

1

控制界面

微电脑智能温度控制仪；

2

传感器

温度：PT100；

3

分辨率

温度：0.1℃；

4

控制方式

BTC平衡调温控制方式。控制器PID调节；

5

人员安全

烘箱安全

独立接地、漏电保护；

加热短路保护；

控制器温度偏差报警，防止工作室温度偏离；

试件安全

超温、超压保护；

报警

当出现上述故障时，控制系统自动切断试验箱和测试电源，并发出声音报警。

6

防爆措施

u  工作箱体与控制系统一体式结构，工作箱体全防爆；

u  工作室不锈钢板制作，边角圆弧处理，试样架可取出，不易产生金属碰撞火花，无缝隙、死角便于清洁；

u  工作室具备独立压力式温度计超温保护，液套内配备低液位断电保护器，防止了温度超调发生危险；

u  内胆、外壳均设置有可靠的接地线路，保证在设备壳体表面不聚集静电；

u  温度传感器（PT100）采用防爆元件、加热装置为防爆加热器、电器控制开关采用防爆开关。

u  设备设置独立超温保护器，即二级温度保护仪表，防止工作室内温度超调发生危险。

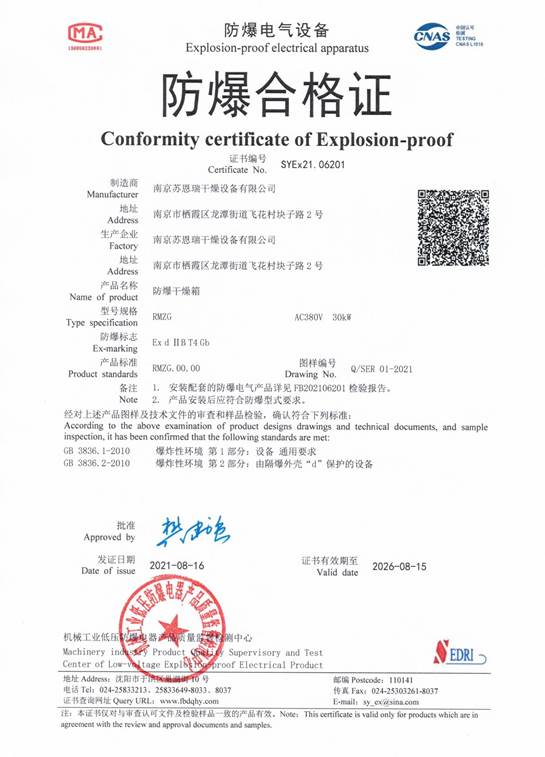

u  防爆元件均具备防爆合格证，现场防爆电器的接线符合**防爆要求。

1

管理体系

本公司质量保证体系严格按照ISO9001之要求执行。

2

验收标准

按照双方签订的技术协议书验收，检验方法参照GB/T5170-2008相关标准规定的方法。

验收方法

在需方现场进行正式验收。

需方如需请第三方（具有资质能力的技术质量监督部门）参与验收，其费用由需方承担。

3

培训

本公司区域办事处驻有专职售后服务工程师，负责该地区本公司产品的技术培训、技术咨询及售后服务工作，办事处备有常用的备品、备件。

也可安排用户在设备出厂调试时来公司进行现场技术培训，使客户了解设备性能、操作及维护保养工作，减少设备因使用不当造成的故障。

4

保修期

整机免费保修1年。

从验收合格之日起，设备在两年质量保证期内，需方在遵守保管、   使用和安装规则的条件下，因试验箱制造质量问题不能正常工作时，供方在得到通知后4小时内提出解决方案，24小时内将派出维修人员进行免费维修。

5

售后服务

保修期结束后，生产方提供终身维修，而且只收取零部件的成本费。质保期后设备出现问题时，供方应及时给予解决，酌情收取材料费为用户提供所需的使用、维护咨询及时向用户提供易损件和备件为用户派出技术人员对其设备使用、   维护进行现场指导。

在接到用户维修通知后24小时内提出解决方案, 48小时内赶到现场处理。

1

箱体

RMZG-120L

南京苏恩瑞

2

箱体外包采用

1.5mm厚Q235冷板

南钢

3

箱体内腔采用

1.5mm厚SUS304/2B不锈钢

太钢

4

油浴夹套

1.5mm厚SUS304/2B不锈钢

太钢

5

温度仪表

PXF9

富士

6

温度仪表

DN-6000

上海亚泰

温度监控

7

防爆传感器

PT100

江苏林工

8

机械温度保护器

TS-320S

韩国彩虹

防干烧保护器

9

磁翻板液位计

UHZ

红器

10

交流接触器

施耐德

11

断路器

施耐德

12

中间继电器

施耐德

13

防爆加热管

黎明

14

防爆控制柜

浙江飞鼎

15

防爆连接管

浙江飞鼎

16

17

18

19

20

21

22

1

包装

普通包装；

运输

公路运输；

2

主机

RMZG-120防爆安全烘箱1台；

3

随机附件

装箱单 1份；

产品合格证1份；

产品质保卡1份；

使用说明书及操作维护手册、电器原理图1份、防爆元件的资质及合格证；

搁板：2块。
