RMZG系列脉冲式防爆真空干燥箱

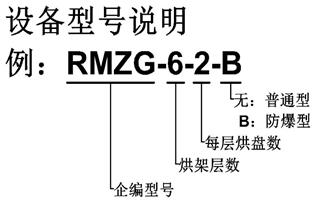

型号规格表
序号 | 型号 | 加热板 层数 | 每层 盘数 | 外形尺寸(宽*深* 高mm) | 工作室尺寸(宽*深* 高mm) |
1 | RMZG-4-1 | 4 | 1 | 1300*910*1600 | 750*730*720（640） |
2 | RMZG-4-2 | 4 | 2 | 1300*1010*1600 | 750*930*720（640） |
3 | RMZG-6-1 | 6 | 1 | 1300*910*1850 | 750*730*1020（900） |
4 | RMZG-6-2 | 6 | 2 | 1733*910*1850 | 1123*730*1020（900） |
5 | RMZG-8-1 | 8 | 1 | 1300*910*1850 | 750*730*1320（1160） |
6 | RMZG-8-2 | 8 | 2 | 1733*910*1850 | 1123*730*1320（1160） |
7 | RMZG-8-4 | 8 | 4 | 1733*1500*1850 | 1123*1310*1320（1160） |
8 | RMZG-8-6 | 8 | 6 | 2060*1500*1850 | 1500*1330*1320（1160） |
9 | RMZG-10-4 | 10 | 4 | 1733*1500*2050 | 1123*1330*1680（1480） |
10 | RMZG-10-6 | 10 | 6 | 2060*1500*2050 | 1500*1330*1680（1480） |
11 | RMZG-12-6 | 12 | 6 | 2060*1500*2390 | 1500*1330*1960（1720） |
12 | RMZG-12-4 | 12 | 4 | 1733*1500*2390 | 1123*1310*1960（1720） |
RMZG-12-2 | 12 | 2 | 1733*1000*2000 | 1123*730*1520 | |
备注 | 1. 针对中药浸膏干燥，烘盘尺寸：600*400*70， 2. 其他行业产品干燥，烘盘尺寸：600*400*40，绿色标注为设备工作室高度相应每层减少20mm高度 防爆真空干燥箱，整机宽度需增加160mm | ||||
 |

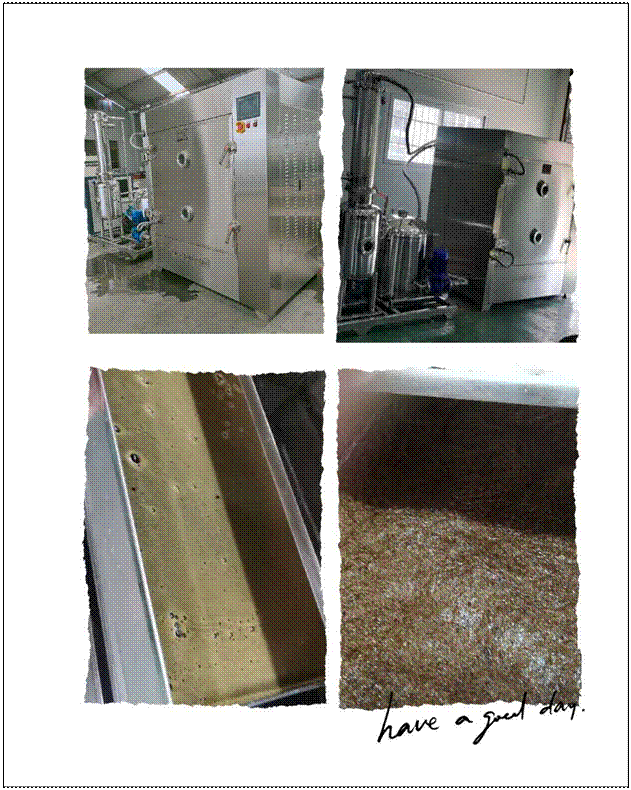

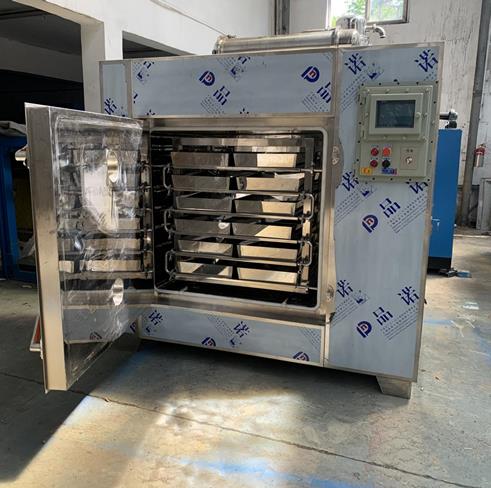

设备示意图
一 设备标准
设备必须符合以下标准、规范
1 法规
●《中华人民共和国药品生产质量管理规范(2010年版)》
2 行业标准
● JB/T20093-2007制药机械行业标准
● YJ36-79工业企业设计卫生标准
3 **标准
● GB-52261-2002机械安全机械电气设备
● GB-8196-87 机械设计防护罩安全要求
● GB-12265-90 机械防护安全要求
4防爆标准
●防爆等级ExdIIBT4
二、设备主要用途及特点
本设备用于金属粉的真空烘干，电热真空干燥是利用高温蒸汽为导热介质提高烘箱内空间温度， 间接加热物料。同时利用真空泵抽气抽湿，使烘箱内保持真空状态，降低物料中水的沸点，加快干燥的速度。
电加热器将加热罐内的热水升温至90℃左右，其送到加热金属搁板，逐步提升密闭烘箱温度。同时真空系统将烘箱内湿气体抽出，保持箱内真空度，直至烘箱内物料烘干。
蒸发器设计为不锈钢加热板形式，在烘箱内水平配置多块可拆卸加热板。加热板上摆放烘盘，物料装入烘盘中。加热后的热水通过加热板，以热传导的方式与烘盘内的物料完成热交换，达到干燥的目的。
序号 | 项目名称 | 技术参数 | 技术说明 |
1 | 工作室尺寸 | 1123*730*1020mm | 宽（W）×深（D）×高（H） |
外形尺寸约 | 2000*1500*2000mmmm | 宽（W）×深（D）×高（H） | |
占地面积 | 3㎡ | ||
2 | 装机总功率 | 21kw | 实际使用功率约为配置功率的 80 %； |
防爆加热循环热水系统 | 18kw+0.55kw | ||
防爆真空油泵 | XD-63 | 2.2kw | |
3 | 额定温度 | 95℃ | 以设备使用地海拔水的沸点为准； |
4 | 使用温度 | ≤90℃ | 箱体五面加热，隔板加热 |
5 | 电源要求 | 380V±10％，50Hz | 3P＋N＋G 三相五线制； |
6 | *大装载量 | 100KG | 烘盘尺寸600*400*70=12盘 |
7 | 加热板层数 | 6层 3.13㎡ | 830×630×20mm |
7 | 温度测控点 | 冷却水箱、箱内加热平板、物料温度 | 加热水箱温度PID自动控制，热水箱显示温度，平板温度超温报警并关停；物料温度监控报警 |
8 | 测温精度 | ±0.1℃ | 仪表温度精度； |
9 | 温度波动度 | ± 2℃ | 仪表测量温度； |
10 | 箱外表面温度 | ≤室温+15℃ | 外壳温度 |
11 | 运行方式 | 可编程高精度自动控制 | 多段温度、真空度、时间设定，多组配方存储， |
12 | 设计真空度 | 0～-100KPa | 可根据工艺要求多段循环调节； |
13 | 控制方式 | PLC+智能程序自动控制 | 防爆控制柜：自动控制/手动控制 可切换操作； |
14 | 操作方式 | 1. 自动：触摸屏操作（7寸屏） 2. 手动： | 全中文、数字显示，流程图画面显示 触摸屏故障启动手动按键工作 |
15 | 安全保护措施 | 防超温、过载、漏电、短路、电源缺相、水压异常、水位异常 | 声光报警，系统联锁逻辑，故障紧急停复机，紧急手动控制按钮；真空泵故障自动切换工作功能 |
16 | 扩展功能（选配） | 1、预留一路485通讯接口 2、增加运行数据存储功能
3、审计追踪授权 4、用户管理授权 5、UPS 6、上位机 7、U盘 8、网关 | 1、可实现远程操作、监控； 2、可存储真空度、干燥温度、干燥时间、等数据。 3.6AV21070RP000BB0 4.6AV21070GA000BB0 5. 断电延时功能 6. 戴尔电脑、北京杰控组态软件 7.16G 8.ESS-405A |
