主要参数：

1 型式：  箱式方形、导热油加热

2 烘干室箱内净尺寸mm:400*500*500mm(宽×深×高）

3   烘干室箱外尺寸约mm:900*1000*1550mm (宽×深×高）

4加热搁板：     3层

5有效干燥面积：0.48㎡

6 承载:         50kg （含料盘）

7   温度：           *高温度：     150℃     工作温度：    120℃

平板温度均匀性：  ±2℃  温度精度：   1℃

8   真空度:           极限真空度：  -98kpa

                  工作真空度：    -95kpa

9．真空室升温时间：≤1.5小时

10．真空室漏气性能：真空度-80KPa状态下切断真空泵保压3小时，真空度（表压）下降不超过-60KPa;

11.干燥参考时间：3-6小时/批

12.加热系统:   （客户自备）

13.总电源电压:   单相   220V      50HZ

14.烘盘尺寸：400*400*50=3只

箱体：

1、烘干室箱内可盛装料盘的尺寸400（长）×400（宽）×50（高） mm，层与层之间净高尺寸≥100mm   ；

2、烘干室内壁采用δ=6 ㎜ 的304不锈钢板, 隔板上用δ=6 ㎜下全部采用δ=4 ㎜的304不锈钢板制作，四氟喷涂防腐处理；

3、烘干室外采用厚100 ㎜的硅酸铝材质保温层做保温，保温层外采用δ=1.5㎜304 不锈钢包裹，外表面油磨处理；

4、烘箱门开启灵活， 烘箱箱门闭合的松紧能通过压紧手柄调节，设有一个压紧手柄,工作室有整体成型的耐腐蚀氟橡胶圈，可以保证箱门与工作室的密封,确保箱内的真空度。

5、烘干箱体设置破空阀和气动阀、手动球控制；箱体五面内壁加热。

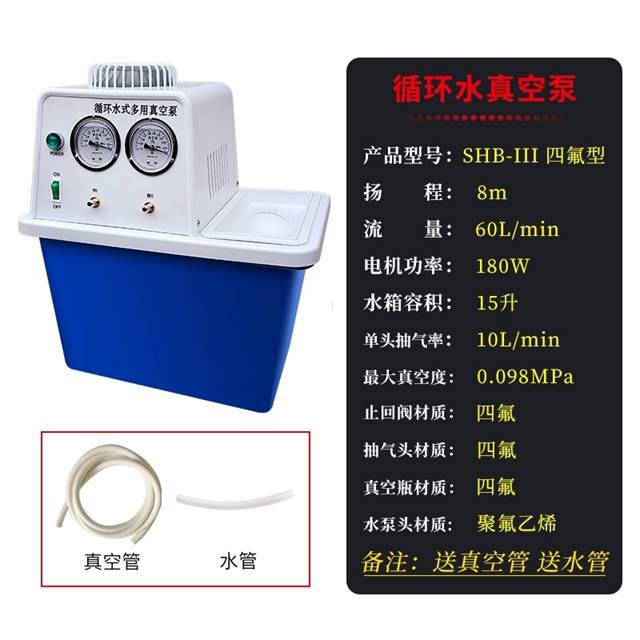

循环水真空泵

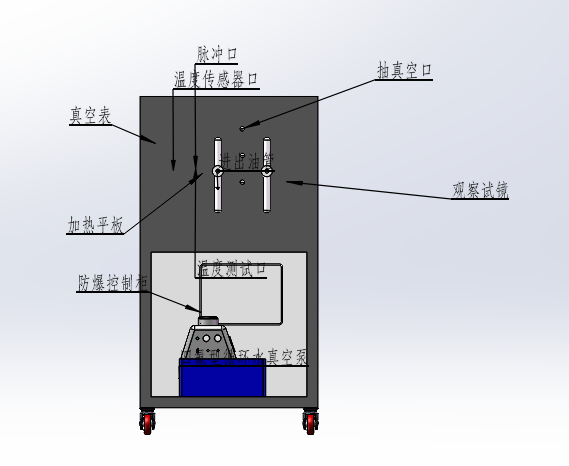

设备结构图参考

序号

名    称

规 格 及 型 号

材     质

供 货  商
